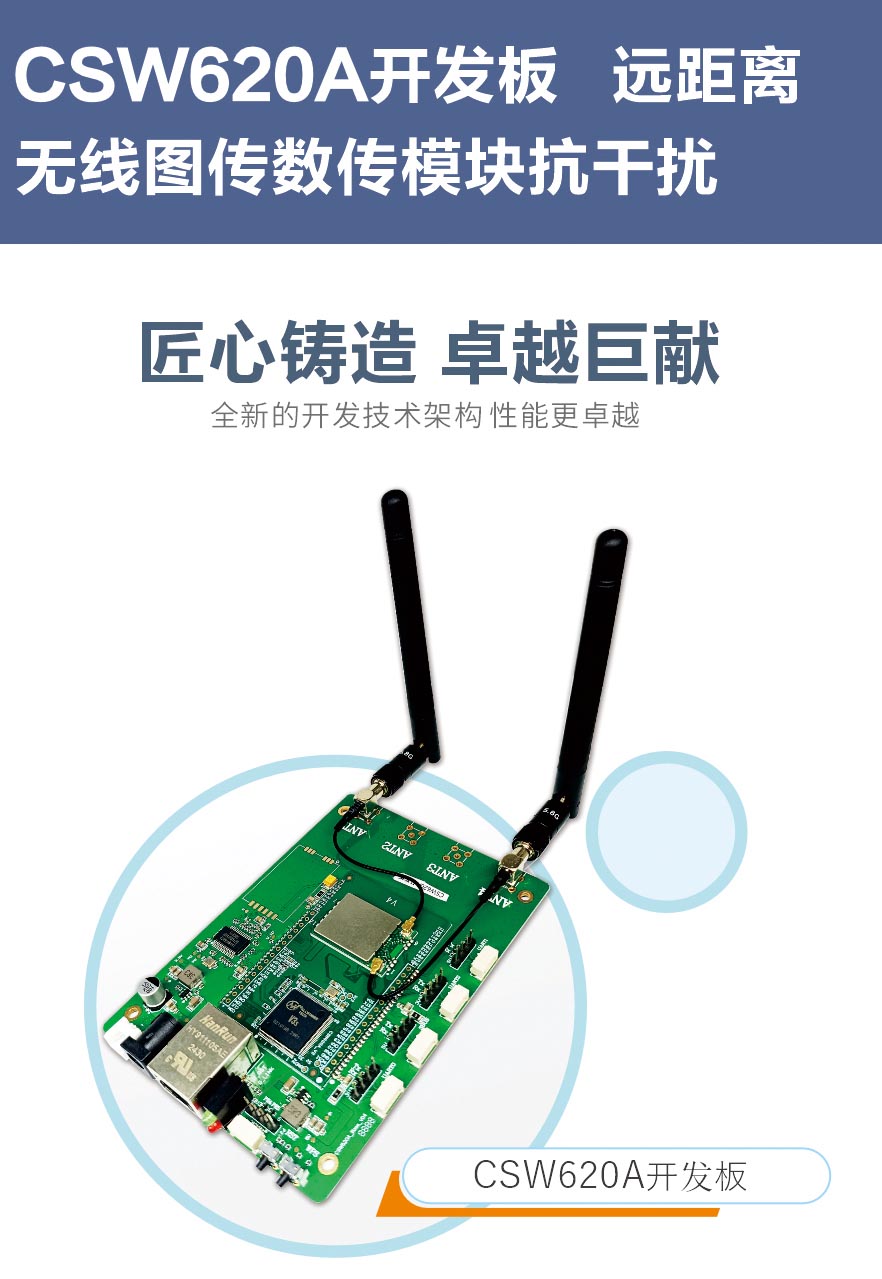

12KM機器狗遠距離無線數遙圖傳開發板CSW620A通信模塊
接口類型：UART,網口,sbus
工作頻率：2.4GHz，5.1~5.8GHz
發射功率：24dBm
通信距離：12km(地對空)，定向20km
產品重量：61.2g(模塊)，7.3g(模塊)

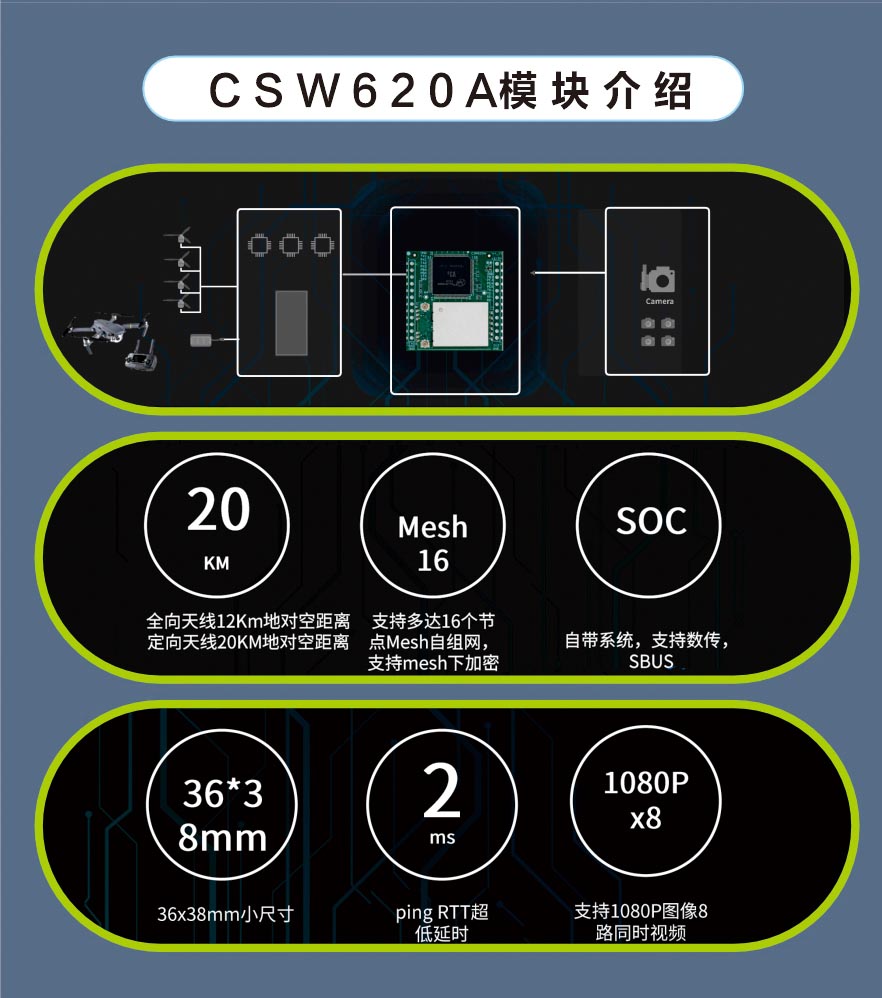

組網方式：mesh(16個)，中繼，點對點，點對多
產品優勢：開發板主要用于試測，產品支持圖傳，遙傳和數傳。距離遠，速率高，速率高可達100Mbps；低延時，RTT往返延時低至2ms；全雙工高速傳輸的無線模塊。抗干擾，2.4GHz/5GHz雙頻，并支持頻點無縫實時切換，有效面對干擾；使用簡單，一鍵配對，內嵌網頁，并提供全引腳插針孔，安裝方便；地對空20KM全向
機器狗遠距離無線數字圖傳開發板12KM無線通信模塊CSW620A 優勢：
1.距離遠，全向無線傳輸距離最遠可達12KM
2.尺寸小，36*38mm體積
3.一對多，多路視頻同時傳輸不卡頓
4.低延時，RTT往返延時低至2ms
5.支持中繼，可以中繼傳輸，覆蓋信號無死角
6.大帶寬，實測數據可達100Mbps
7.抗干擾，2.4GHz/5GHz雙頻，并支持頻點無縫實時切換，有效面對干擾

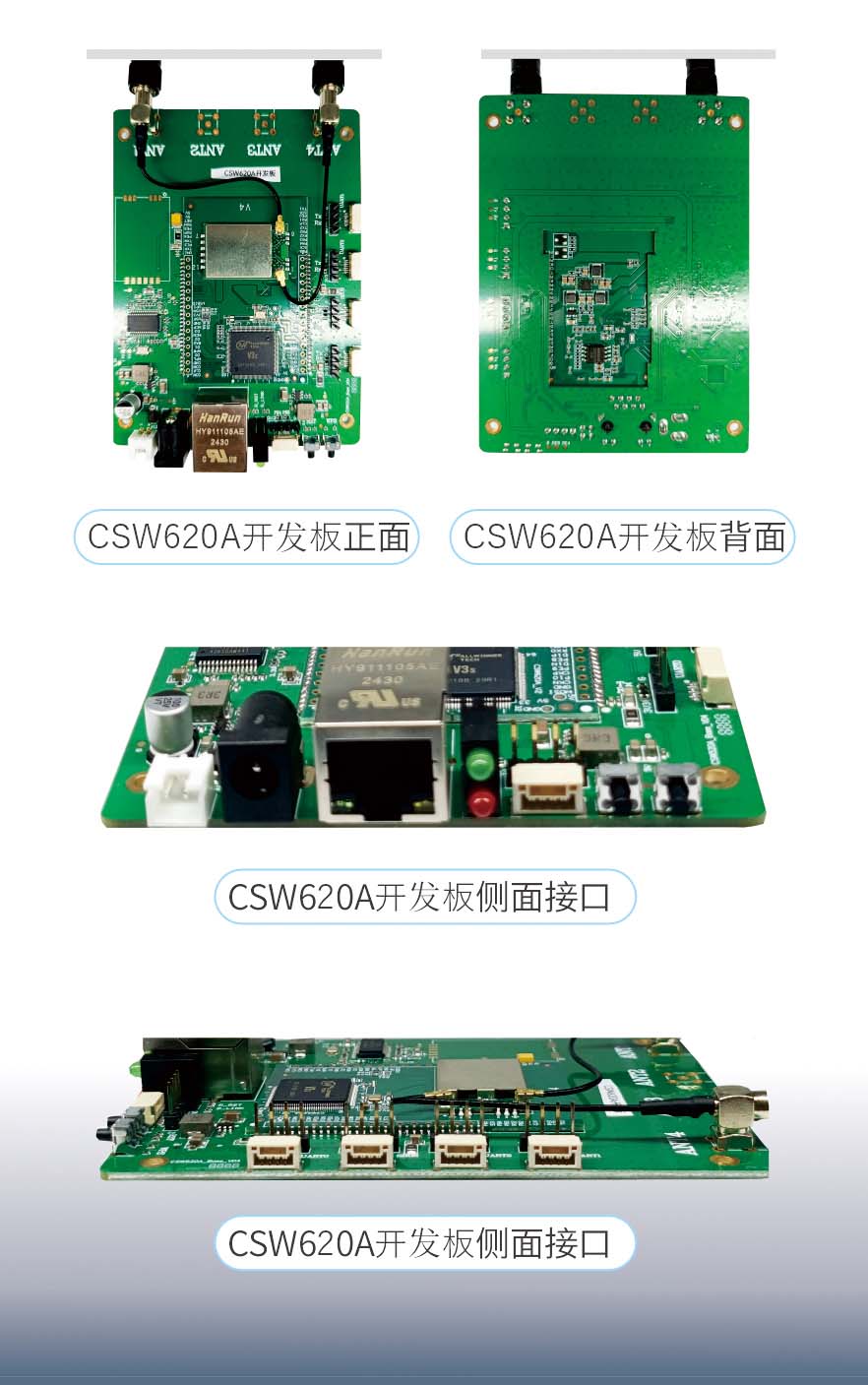

8.使用簡單，一鍵配對，內嵌網頁，并提供全引腳插針孔，安裝方便
9.支持MESH自組網,最多可達16個
10.支持以太網，串口透傳，串口轉網絡，SBUS等多接口

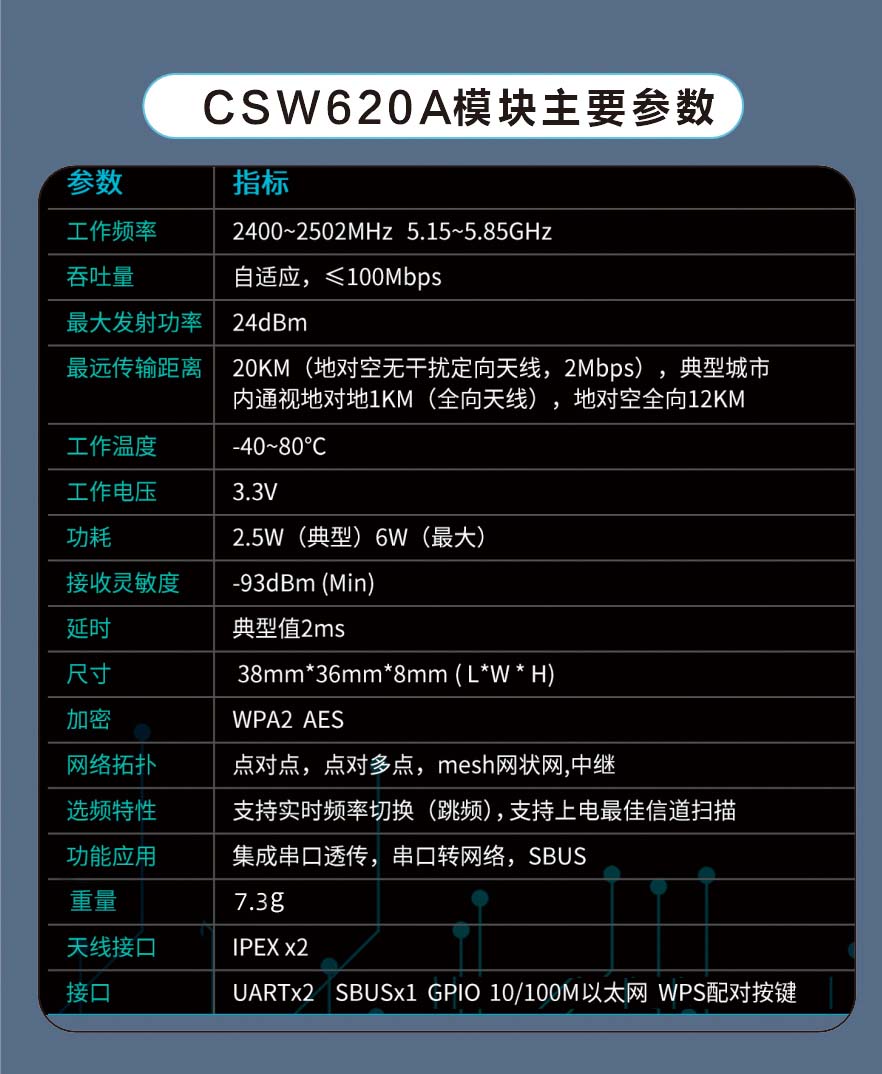

機器狗遠距離無線數字圖傳開發板12KM無線通信模塊CSW620A 參數：
遠傳輸距離 | CSW620A：>12KM（空曠無干擾） |
吞吐量 | 自適應，1~100Mbps |
網絡拓撲 | 點對點，點對多點，可支持組網，中繼 |
接收靈敏度 | -93dBm(Min) |
分集 | 2x2MIMO，ML，MRC |
傳輸技術 | OFDM LR-WiFi |
FEC | LDPC |
頻段 | 2400~2502MHz 5.15~5.85GHz |
發射功率 | 24dBm |
加密 | WPA2 AES |
工作溫度范圍 | -25~80℃ |
功耗 | 2.5W( (典型) 6W(最大) |
尺寸 | 38mm*36mm*8mm(L*W*H) |

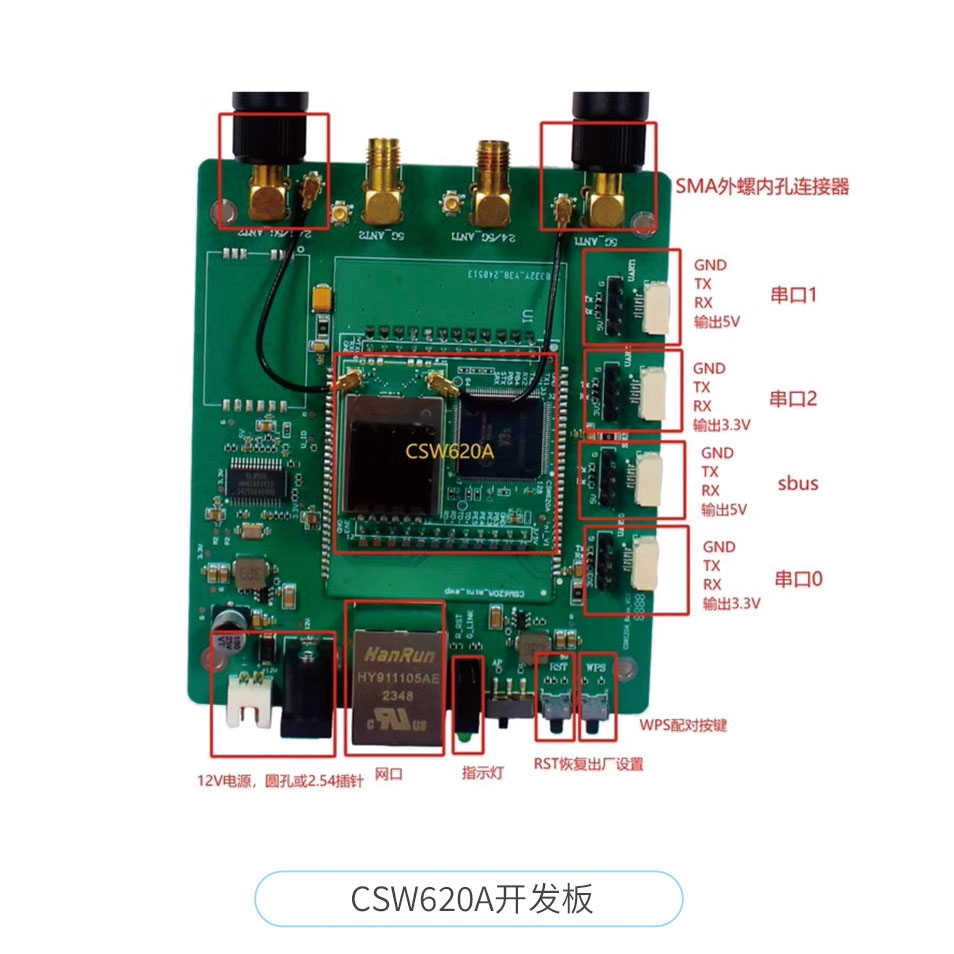

數據接口 | UARTx2(支持透傳） SBUSx1 ，GPIO 10/100M以太網WPS配對按鍵 |
重量 | 7.3g |
功能應用 | 集成串口透傳，串口轉網絡，SBUS |
延時 | 典型值2ms |
機器狗遠距離無線數字圖傳開發板12KM無線通信模塊CSW620A 應用：
12KM遠距離無線通信模塊數字視頻傳輸模組CSW620A 參數：
遠傳輸距離 | CSW620A：>12KM（空曠無干擾） |
吞吐量 | 自適應，1~100Mbps |
網絡拓撲 | 點對點，點對多點，可支持組網，中繼 |
接收靈敏度 | -93dBm(Min) |
分集 | 2x2MIMO，ML，MRC |
傳輸技術 | OFDM LR-WiFi |
FEC | LDPC |
頻段 | 2400~2502MHz 5.15~5.85GHz |
發射功率 | 24dBm |
加密 | WPA2 AES |
工作溫度范圍 | -25~80℃ |
功耗 | 2.5W( (典型) 6W(最大) |
尺寸 | 38mm*36mm*8mm(L*W*H) |
數據接口 | UARTx2(支持透傳） SBUSx1 ，GPIO 10/100M以太網WPS配對按鍵 |
重量 | 7.3g |
功能應用 | 集成串口透傳，串口轉網絡，SBUS |
延時 | 典型值2ms |
12KM遠距離無線通信模塊數字視頻傳輸模組CSW620A大 優勢：
1.距離遠，全向無線傳輸距離最遠可達12KM
2.尺寸小，36*38mm體積
3.一對多，多路視頻同時傳輸不卡頓
4.低延時，RTT往返延時低至2ms
5.支持中繼，可以中繼傳輸，覆蓋信號無死角
6.大帶寬，實測數據可達100Mbps
7.抗干擾，2.4GHz/5GHz雙頻，并支持頻點無縫實時切換，有效面對干擾
8.使用簡單，一鍵配對，內嵌網頁，并提供全引腳插針孔，安裝方便
9.支持MESH自組網,最多可達16個
10.支持以太網，串口透傳，串口轉網絡，SBUS等多接口
